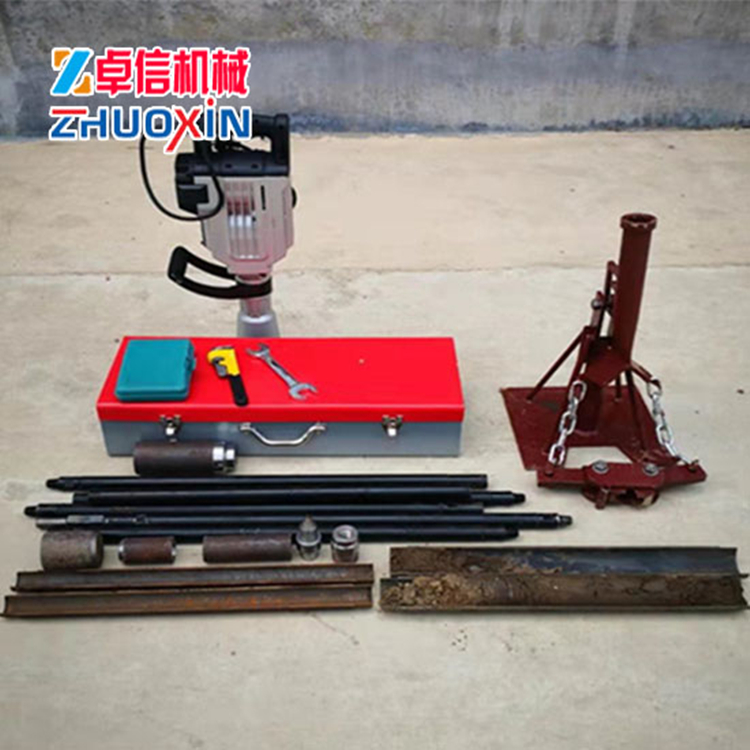

QTZ-3D便攜式電動取土鉆機一、QTZ-3D便攜式電動取土鉆機簡介QTZ-3D型便攜式電動取土鉆機是QTZ-3型汽油機取土鉆機的電動版本。QTZ-3D電動取土鉆機比QTZ-3汽油取土鉆機改進的地方主要為發動機系統，QTZ-3D電動取土鉆機選用純銅繞線兩相電電動機作為動力源，相比較以汽油機為動力源的優點在于其穩定性，能夠持續的以某種功率運轉設備從而提高工作效率，大大提高了給進速度。除此之外，QTZ-3D電動取土鉆機操作簡單，安全性高，性能穩定，也可以大幅減免土壤取樣人員的勞動力。二、QTZ-3D便攜式電動取土鉆機應用領域巖土工程勘察；環境土壤調查；農業土壤調查；地下水調查；海岸帶地質調查；濕地環境調查；尾礦庫調查；考古調查；物化探次生暈取樣；土壤結構描述。三、QTZ-3D便攜式電動取土鉆機技術參數QTZ-3D便攜式電動取土鉆機電壓 220V功率 3.6KW打火方式 開關式耗能 低耗能沖擊次數 2600/M沖擊能量 60J~79J取芯深度 15M~20M主機重量 22KG四、QTZ-3D便攜式電動取土鉆機配置清單名稱 型號 單位 數量電動取土鉆機 QTZ-3D 臺 1沖擊接手 Φ32*150 個 1錐絲公接手 φ32*80 個 19鉆桿 φ32*700 根 19錐絲母接手 φ32*100 個 19腦袋 φ32*50 個 1接箍 φ50*150 個 1對開管 φ50*600 根 1雙刃管靴 φ50*100 個 2腦袋 φ32*70 個 1接箍 φ70*150 個 1對開管 φ70*600 根 1內刃管靴 φ70*100 個 1外刃管靴 φ70*100 個 1輕便觸探錘 10KG 個 1觸探?jīng)_擊腦袋 φ32 個 1雙面接手 φ32 個 1觸探頭 φ32 個 1起拔器 三位力臂 套 1管鉗 80mm 把 1工具箱 個 1
詳述QTZ-3D便攜式電動取土鉆機需定時查看的項目及其特點利用汽油發動機（或電機）作為動力，驅動液壓體系作業以實現旋轉鉆進。鉆機提升和給進是依托加壓手輪通過鏈輪鏈條來完成。鉆進過程中，利用泥漿泵冷卻回轉器和鉆頭，并帶著巖屑返回地表。隨著鉆具向地下延伸，所需要的巖樣不斷進入到巖心管內，當巖樣達到預定深度后，便可以將鉆桿取出，實現了單回次取樣作業。重復以上步驟，直至全孔取樣完成。1、對鉆機首要結構情況、結構連接件螺栓、結構件連接銷軸、各結構 件焊縫、吊籃結構及平安防護情況進行查看，特別是出場運用之前，應請有資質 的單位對其功能進行檢測，合格后方可運用；2、定時對各種動力頭、作業油缸、鉆頭鉆桿情況進行查看；3、定時對卷?yè)P(yáng)機的卷筒防鋼絲繩掉落設備及兩邊邊緣高度、卷筒壁情況、 鋼絲繩尾部在卷筒上的周數進行查看，特別是對制動口的情況應作重點項目隨時 進行查看；輕便式取樣鉆機4、電氣體系的查看，首要查看項目為：專用電箱設置及短路保護和漏電保 護設備，緊急斷電開關，電箱減震設備，作業設備上電纜的固定，照明線路，接 地線禁止作載流零線等；功能特點：1、動力站、鉆機主體為分體式規劃，鉆機單部件重量輕，易于移位及搬遷，特別適合野外淺層地質勘查、礦井及礦山尾礦勘探等取樣作業。2、發動機及液壓部件均選自進口及國產產品，質量牢靠。3、可配置高、低速旋轉動力頭，適用地層范圍廣，取樣牢靠。
QTZ-3D便攜式電動取土鉆機操作應注意的事項在交通條件不便當?shù)牡貐^(qū)可以用人工或馱馬經過小道運送，為客戶大大節約建筑臨時道路的投資，縮短勘探工期，節約勞動力，下降搬運風險和成本。QTZ-3D便攜式電動取土鉆機選用液壓驅動、模塊化、結構可靠，簡單操作，下降勞動強度，更加人性化。（1）待動力機工作正常后，方能開動鉆機。接合聚散器要平穩，不得沖擊，必須輕、勻、平穩。（2）扳動變速箱或分動箱手柄變速時，必須首要脫開聚散器，嚴禁開車變速，待齒輪轉速減慢后方可換擋，以免打壞齒輪。（3）各換擋齒輪換擋應徹底綴滿，以免主動滑擋損壞齒輪。（4）工作中留意查看各工作部件，如軸承、齒輪箱等溫度不得超過60℃，如過熱應停機查看。（5）如發現聚散器發熱或打滑，應停機查看，并調整聚散器摩擦片的空隙。空隙調整應適宜。如過緊，聚散器將接合不上；如過松，聚散器將在半聚散狀態下工作，這將造成傳遞扭矩下降、摩擦片敏捷磨損。（6）開動鉆機鉆進前，應先將鉆具提離孔底，再合上聚散器，待鉆機工作正常后再給壓鉆進。（7）運用升降機時，禁止左、右手把一起下壓，或許一起將手把結合腳剎閘緊；卷?yè)P(yáng)機不應超負荷吊重。（8）新鉆機或停鉆時刻較長的鉆機在開鉆前，鉆機應開2速工作至少20min，待各齒輪、軸承濺上潤滑油后方可進行正常鉆進。（9）開車前應將鉆機鎖緊設備鎖緊方可開鉆，避免因振蕩造成機體撤退。（10）轉速表不可反轉，如反轉器需反轉，應將轉速表軟軸卸下，以免損壞轉速表。（11）在鉆進及提升過程中，不得扳動鉆機移動操作柄。（12）鉆機工作中如出現異常噪音，應停機查明原因并加以排除。（13）在主動抱閘制動狀況下，操作者不得脫離，必要時應用棘爪將凸輪卡住。
定制加工流程
- 詳述QTZ-3D便攜式電動取土鉆機需定時查看的項目及其特點利用汽油發動機（或電機）作為動力，驅動液壓體系作業以實現旋轉鉆進。鉆機提升和給進是依托加壓手輪通過鏈輪鏈條來完成。鉆進過程中，利用泥漿泵冷卻回轉器和鉆頭，并帶著巖屑返回地表。隨著鉆具向地下延伸，所需要的巖樣不斷進入到巖心管內，當巖樣達到預定深度后，便可以將鉆桿取出，實現了單回次取樣作業。重復以上步驟，直至全孔取樣完成。1、對鉆機首要結構情況、結構連接件螺栓、結構件連接銷軸、各結構 件焊縫、吊籃結構及平安防護情況進行查看，特別是出場運用之前，應請有資質 的單位對其功能進行檢測，合格后方可運用；2、定時對各種動力頭、作業油缸、鉆頭鉆桿情況進行查看；3、定時對卷?yè)P(yáng)機的卷筒防鋼絲繩掉落設備及兩邊邊緣高度、卷筒壁情況、 鋼絲繩尾部在卷筒上的周數進行查看，特別是對制動口的情況應作重點項目隨時 進行查看；輕便式取樣鉆機4、電氣體系的查看，首要查看項目為：專用電箱設置及短路保護和漏電保 護設備，緊急斷電開關，電箱減震設備，作業設備上電纜的固定，照明線路，接 地線禁止作載流零線等；功能特點：1、動力站、鉆機主體為分體式規劃，鉆機單部件重量輕，易于移位及搬遷，特別適合野外淺層地質勘查、礦井及礦山尾礦勘探等取樣作業。2、發動機及液壓部件均選自進口及國產產品，質量牢靠。3、可配置高、低速旋轉動力頭，適用地層范圍廣，取樣牢靠。
QTZ-3D便攜式電動取土鉆機操作應注意的事項在交通條件不便當?shù)牡貐^(qū)可以用人工或馱馬經過小道運送，為客戶大大節約建筑臨時道路的投資，縮短勘探工期，節約勞動力，下降搬運風險和成本。QTZ-3D便攜式電動取土鉆機選用液壓驅動、模塊化、結構可靠，簡單操作，下降勞動強度，更加人性化。（1）待動力機工作正常后，方能開動鉆機。接合聚散器要平穩，不得沖擊，必須輕、勻、平穩。（2）扳動變速箱或分動箱手柄變速時，必須首要脫開聚散器，嚴禁開車變速，待齒輪轉速減慢后方可換擋，以免打壞齒輪。（3）各換擋齒輪換擋應徹底綴滿，以免主動滑擋損壞齒輪。（4）工作中留意查看各工作部件，如軸承、齒輪箱等溫度不得超過60℃，如過熱應停機查看。（5）如發現聚散器發熱或打滑，應停機查看，并調整聚散器摩擦片的空隙。空隙調整應適宜。如過緊，聚散器將接合不上；如過松，聚散器將在半聚散狀態下工作，這將造成傳遞扭矩下降、摩擦片敏捷磨損。（6）開動鉆機鉆進前，應先將鉆具提離孔底，再合上聚散器，待鉆機工作正常后再給壓鉆進。（7）運用升降機時，禁止左、右手把一起下壓，或許一起將手把結合腳剎閘緊；卷?yè)P(yáng)機不應超負荷吊重。（8）新鉆機或停鉆時刻較長的鉆機在開鉆前，鉆機應開2速工作至少20min，待各齒輪、軸承濺上潤滑油后方可進行正常鉆進。（9）開車前應將鉆機鎖緊設備鎖緊方可開鉆，避免因振蕩造成機體撤退。（10）轉速表不可反轉，如反轉器需反轉，應將轉速表軟軸卸下，以免損壞轉速表。（11）在鉆進及提升過程中，不得扳動鉆機移動操作柄。（12）鉆機工作中如出現異常噪音，應停機查明原因并加以排除。（13）在主動抱閘制動狀況下，操作者不得脫離，必要時應用棘爪將凸輪卡住。
