DTYF型分離式電液推桿是一種集機、電、液為一體的液壓驅動機械手，適用于需要往復推拉直線（或往復旋轉一定角度）運動，也可用于需要上升、下降或夾緊工作物的場所，并可實現遠距離危險地區的集中或自動控制。已廣泛應用于冶金、礦山、電力、煤炭、機械、交通、糧食、化工、水泥、水利、建材、運輸?shù)炔块T，是一種通用的動力源。



電液推桿是一種機、電、液一體化的新型柔性傳動機構，它以執行機構（油缸）、控制機構（液壓控制閥組）和動力源（油泵電機等到）組成。根據現場安裝空間及用戶使用情況電液推桿可有多種結構形式（具體見電液推桿外形尺寸圖，也可根據用戶要求定制樣式）。電動機通過正反轉驅動雙向液壓泵正反輸出壓力油，經液壓控制閥送至油缸，也實現活塞桿的往復運動。



液壓控制閥組主要由溢流閥，吸油單向閥，調速閥（用戶要求），液控單向閥（液壓鎖）等組成

也可根據電液推桿的工作特性，設計不同功能的油路組合閥，滿足其工作要求。一般有推出自鎖，拉

回自鎖和推拉均自鎖；運行速度有可調速型，不可調速型；電液推桿工作角度有水平推，向上推（包

括斜向上），向下推（包括斜向下）等幾種。電液推桿主要有以下優點：

（1）結構緊湊、安裝方便、占據空間小、維護簡單。

（2）可帶負荷起動，具有過載保護功能。

（3）回路設雙向液壓鎖，可停在規定行程范圍內的任意位置并自鎖，且保持輸出力不變。

（4）推拉力，速度（用戶要求）無級可調，驅動力范圍極廣。

（5）因故斷電，推桿自鎖，避免發生事故。

（6）采用全液壓傳動，動作靈敏，運行平穩，能有效緩沖外來沖擊力，行程控制精確（≥0.5mm）

（7）機電液一體化全封閉結構，工作油路循環于無壓的封閉鋼筒里，體積小，不滲油，在惡劣的

工作環境下，不吸塵，不進水，內部不銹蝕，使用壽命長。



DTYF型分離式電液推桿是我公司成立前針對國內中，大推力檔電動拉桿產品空白，而顧客又有需求的情況下于1988年起率先自主開發并獨家生產的系列產品，是我公司多種電動推拉桿系列產品之一。該產品已在首鋼，包鋼等多家大鋼鐵企業推廣應用，也可用于其他需要大推，拉力的場合。其使用條件為環境溫度-15℃-60℃，相對濕度≤85%。

DTYF型分離式電液推桿由驅動電機，減速器，滑動螺旋傳動機構等主要部分組成。內部設有彈簧緩沖機構及超載保護裝置，可保證產品安全，可靠地運行。

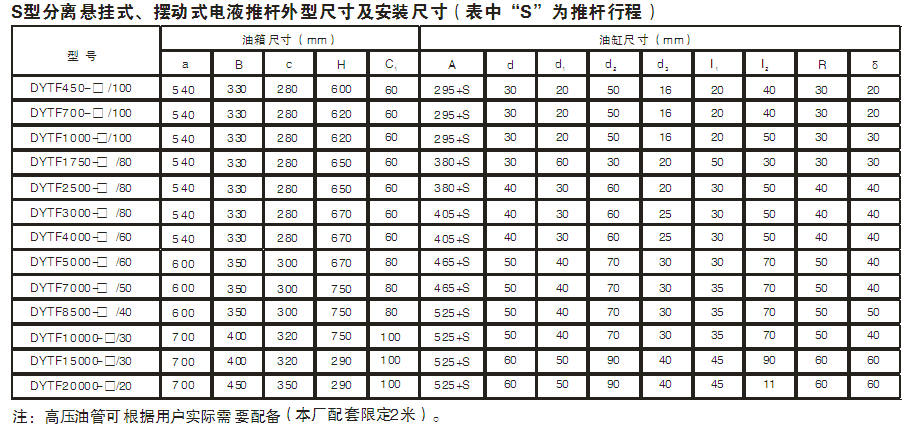

DTYF型分離式電液推桿的性能參數，外形及安裝尺寸符合《Q/320211AKA01-2000電動推拉桿》企業標準的規定，其具體數據表列如下。

DTYF型分離式電液推桿即電動液壓推桿，適用于往復推拉直線（或往復旋轉一定角度）運動，可用于上升、下降或夾緊工作物的場所，DTYF型分離式電液推桿也可用于遠距離及高空危險地區，并可和計算機聯網進行集中（程序）控制。DTYF型分離式電液推桿常用的結構型式有DYTZ整體直式電液推桿，DYTP平行式電液推桿，DYTF分離式電液推桿。DTYF型分離式電液推桿現已廣泛應用于冶金、礦山、煤炭、電力、機械、糧食、水泥、化工、水利、運輸?shù)炔块T，是不可缺少的通用動力源。
DTYF型分離式電液推桿工作原理：

DTYF型分離式電液推桿以電動機為動力源，通過電動機正（反）向旋轉，使液壓油通過雙向齒輪泵輸出壓力油，經油路集成塊，送至工作油缸，實現活塞桿的往復運動。
DTYF型分離式電液推桿優點：

1.DTYF型分離式電液推桿具有過載自動保護功能：電液推桿工作時，如活塞桿所受外力超過額定的輸出力或活塞已到終點，電機仍在轉動，這時油路中油壓增高到調定的壓力，溢流閥迅速而準確地溢流，實現過載自動保護。電機雖在轉動，但絕不會燒毀。自鎖功能：電液推桿的油路集成塊中設計了壓力自鎖機構，電機停止轉動，活塞桿立即停留在一定的位置上，壓力油處于保壓狀態。無級調節：可根據用戶要求，在額定的速度、輸出力和行程范圍內進行無級調節。

DTYF型分離式電液推桿在冶金、礦山、煤炭、電力、機械、糧食、水泥、化工、水利、運輸?shù)刃袠I(yè)，是不可缺少的通用動力源，

DTYF型分離式電液推桿概述：DYT、DYTB系列電液推桿可做往復推桿直線或往復旋轉一定角度的運動，適用于上升、下降或夾緊工作物的場所，也適用于與遠距離及高空危險地區，廣泛適用于冶金、礦山、煤炭、電力、機械、水泥、化工、水利、運輸?shù)炔块T。

電液推桿的工作條件：推桿應在不含腐蝕性、不易燃易爆的介質環境中使用。如遇有上述情況，推桿應注明屬特殊規格。

工作環境溫度：-35℃~60℃

相對濕度：<95%

無強烈震動。

滿負荷工作時，不應超出推拉力。

海拔高度符合GB755規定。

電液推桿訂貨須知

DTYF型分離式電液推桿主要是由推桿的型式、電機的防護等級、額定輸出力、行程、額定速度和使用角度等六大基本要素組成，DTYF型分離式電液推桿還可根據擁護特殊要求，配套三種調節功能，即：速度調節推、拉力調節，行程調節（行程開關定位）。

DTYF型分離式電液推桿工作原理：

1、DTYF型分離式電液推桿以電動機為動力源，通過電動機正（反）向旋轉，使液壓油通過雙向齒輪泵輸出壓力油，經油路集成塊，送至工作油缸，實現活塞桿的往復運動。

2、過載自動保護功能：電液推桿工作時，如活塞桿所受外力超過額定的輸出力或活塞已到終點，電機仍在轉動，這時油路中油壓增高到調定的壓力，溢流閥迅速而準確地溢流，實現過載自動保護。電機雖在轉動，但絕不會燒毀。

3、自鎖功能：電液推桿的油路集成塊中設計了壓力自鎖機構，電機停止轉動，活塞桿立即停留在一定的位置上，壓力油處于保壓狀態。

4、可根據用戶要求，在額定的速度范圍內進行無級調節速度。

5、可根據用戶要求，在額定的輸出力范圍內進行無級調節推、拉力。

6、可根據用戶要求，在額定的行程范圍內進行無級調節行程。

DTYF型分離式電液推桿具有以下優點：

1、安裝方便、維護簡單。在安裝、使用過程中，24小時技術指導電話.

2、采用了全液壓傳動、能有效的緩沖外來的沖擊力，運行中動作靈敏、平穩，行程控制精準，誤差不會超過0.5mm。

3、安全措施好，如操作中斷電，推桿就會自動鎖閉，避免事故的發生。

4、雙向鎖設置，可在規定范圍行程內的任意位置自行鎖閉，且保持輸出力不變。

5、推拉力、速度，可按需要要求設置，驅動力范圍及其廣泛。

6、可在惡劣的環境下使用，使用壽命長，內部不會銹蝕、不會進水、體積小、不滲油。

DTYF型分離式電液推桿安裝使用時注意事項

1.DTYF型分離式電液推桿安裝要有足夠的空間，環境溫度10-60度之間（高溫環境要特別訂貨）。

2.用戶可根據控制需要配置行程開關。

3.電動液壓推桿安裝前先平放在地上，注入液壓油（牌號HM.精度等級46-68）油位在觀察口下緣，分體推桿油面應在離箱50mm以內。

4.DYTZ、DYTP、DYTF在使用前應旋松排氣孔的排氣螺絲2圈。

5.安裝時要試開機。

a.整體推桿，接上電源即可運行

b.分體推桿，接上電源讓油缸在無負載情況下，往復動作數次使油缸和油管中的空氣排出，在帶上負載

電液推桿的維護

1.為保證高壓油管的使用壽命，要用膠皮把油管固定好。

2.使用液壓油要定期過濾或者更換，一年一次或根據實際工作自定周期。

3.長期閑置不用，仔投入使用前要對電機進行絕緣檢查。

4.簡易故障排除

a.剛安裝時不能動作，查電機未運行或油量不足。

b.使用一段時間后不能動作，拆下液控落塞，清洗液控閥閥芯，更換液壓油。

使用長時間后，推桿空載能夠推拉，帶負載不能攤位。更換油缸內活塞上孔用密封件。密封面滲漏，更換密封件， 如油塞桿伸出處滴油，更換軸用密封件。
