跑偏開關、XT-PK型兩級跑偏開關

型號：XTD-PK、XT-PK、EXHFKPT1-12-30、EXKPT1-12-30

產品名稱：兩級跑偏開關，防偏開關

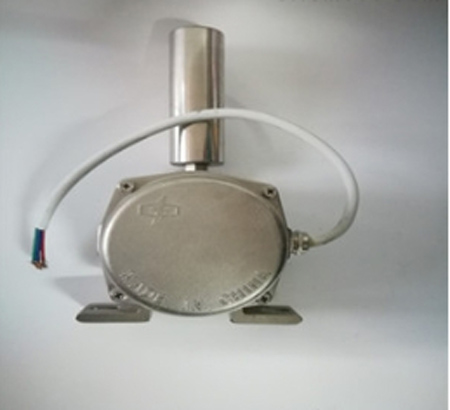

跑偏開關、XT-PK型兩級跑偏開關也稱鑄鋁兩級跑偏開關，本開關安裝在皮帶輸送機兩側、距離皮帶機首尾端部1~3m的地方。當皮帶跑偏時，皮帶邊緣壓向檔輪，迫使檔輪偏轉，使限位開關動作。為減少檔輪與皮帶的摩擦，檔輪的本體是由軸承制作的。

當發生輕微跑偏事故時（15°），XT-PK型兩級跑偏開關的第一組觸點動作，發出事故預告信號。當發生嚴重跑偏事故時（30°），XT-PK型兩級跑偏開關的第二組觸點動作，可使輸送機自動停車。

開關分兩個位置檢測輸送機皮帶的跑偏程度和扭曲程度。根據皮帶的跑偏程度和扭曲程度，實現自動報警和停機，避免昂貴的輸送皮帶受損壞及因皮帶扭曲造成的物料散落等事故。

XT-PK技術參數：

1. 額定電壓：AC380V

2．額定電流：5安

3. 觸點數量:二組獨立的常開、常閉接點

4．外殼防護別：DT型塵密外殼，防護等IP67

5．周圍環境溫度：-25～80℃

6．開關能在頻率為10-60Hz，振幅為0.75mm(10g)的振動條件下工作

7．外形尺寸：殼體L×W×H（mm）190×135×100。

8．操作力：5～7㎏

9．通訊接口：RS485地址編碼 聯網通訊（對后綴BM的型號有效

XT-PK使用環境條件：

a.環境溫度：-40℃~60℃

b.相對濕度不大于85

c.海撥高度不超過2000m

d.使用壽命：開關動作10萬次

e.絕緣電壓：AC1000試驗1分鐘

f.觸點容量：≤AC380 ≤3A

g.防護等級：IP65

XT-PK適用范圍

廣泛用于冶金、煤炭、水泥建材、采礦、電力、港埠、冶金、化工等領域的常規皮帶輸送機、地下索道支撐皮帶輸送機、輪船裝卸系統、堆垛/取料輸送機、傾斜和梭式輸送機、起重機、挖掘機、起重臂限位、裙邊給料機等各類輸送機。重型限開關檢測膠帶的跑偏量，是實現膠帶機控制的自動報警和停機的保護裝置。

安裝說明

1、兩級跑偏開關底座兩邊各有Ф12mm孔，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×30mm螺絲緊固跑偏開關。

2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝，參考應用單位工藝要求，同時要考慮皮帶與擋輪的有效間距和推力，建議皮帶與檔輪間的安裝距離為120-160mm。

3、安裝距離：建議每50米安裝一對跑偏開關。

4、跑偏開關出廠時配有長度0.5米四芯橡套電纜，芯線上配有1、2、3、4線號，其中1、2為常開接點是一級報警信號，3、4為常閉接點是二級停機信號。

XT-PK基本原理

輸送機在運行中，當皮帶跑偏且與開關立輥接觸時，立輥自轉，若跑偏量繼續加大，則擠壓立輥發生偏移。一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。安裝和調整1.跑偏開關設在輸送帶兩側，立輥應與輸送帶邊平面垂直，并使輸送帶兩邊位于立輥高度1/3處。2.跑偏開關立輥與輸送帶正常位置的間距宜為50～100mm。

HFKPT1-12-30、HFKPT1-20-35、HFKPT1-10-45、PPKG-12-30、PPKG-20-35、XLPP-12-30、XLPP-11、XLPP-III、XLPP-20-35、HFPPKG-12-30、HFPPKG-20-35、HFPPKG-10-45、DPK-12-30、DPK-20-35、DPK-10-45、KPT1-12-30、KPT1-20-35、KPT1-12-35、KPT1-20-30、GHPK-12-30、GHPK-20-35、GHPK-10-45、JHPK-12-30、JHPK-20-35、JHPK-10-45、GHLS-12-30、GHLS-20-35、GHLS-10-45、GYBP-12-30、GYBP-20-35、GYBP-10-45、FM1230、FM2035、GEJ30、FPK-12-30、FPK-20-35、FPK-10-45、DQK2-15A-30B、PH12-30、YHP-12-30、LKLT1-12-30、NST1-12-30、NST1-20-35、WHKP-12-30、KBW-220P、FKB-10-45、FKB-12-30、FKB-20-35、PPK-12-30、PPK-20-35兩級跑偏開關
