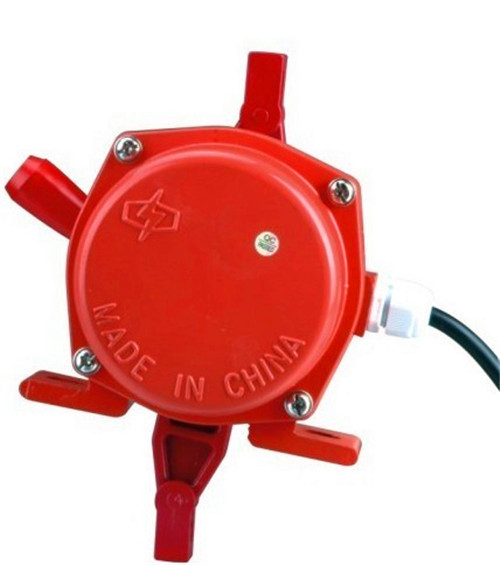

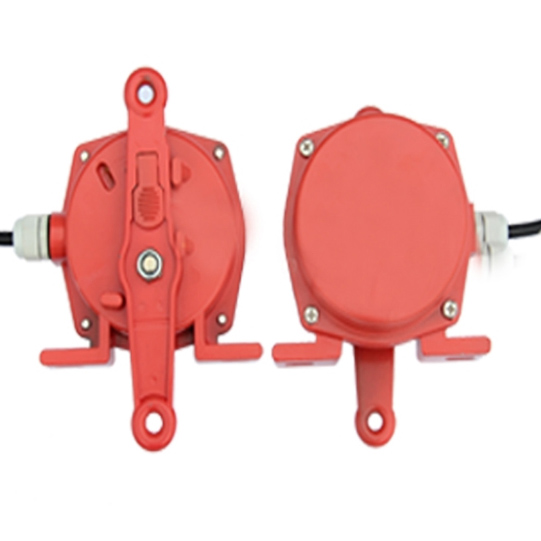

防粉塵雙向拉繩開關LX01-GKH-T1-A
防粉塵雙向拉繩開關LX01-GKH-T1-A 采用壓鑄鋅合金材料和高纖維增強塑料制造，符合IEC標準，防護等級有IP65及IP67，應用于-25℃至80℃溫度范圍內。內部為電氣隔離式觸點模塊可靠
結構
山東卓信拉繩開關采用壓鑄鋅合金材料和高纖維增強塑料制造，符合IEC標準，防護等級有IP65及IP67，應用于-25℃至80℃溫度范圍內。內部為電氣隔離式觸點模塊可靠。
帶式輸送機保護系列：兩級防偏開關、拉線開關、拉線開關、雙向拉繩開關、雙向平衡拉繩開關、縱向撕裂開關、速度、非接觸失速開關、非接觸式速度、微電腦速度監視器、料流檢測裝置、阻旋式料位、污水泵自動控制裝置、溜槽堵塞開關。帶式輸送機保護系列產品可增加地址編碼巡測功能。
防粉塵雙向拉繩開關LX01-GKH-T1-A技術參數：
工作電壓：24~380V a.環境溫度：-30℃~70℃
工作電壓 AC220V
動作角度 25° b.相對濕度不大于85%
觸點容量 AC220V 3A
極限角度 75°
接點形式 雙斷點1常開1常閉
使用壽命 10萬次 重 量 2.5Kg
絕緣電阻：＞500MΩ
輸出信號：無源開關量信號，一常開，一常閉
環境溫度：-20℃~+60℃
環境濕度：＜90
防護等級：IP65
復位方式：自動復位/手動復位
響應時間：＜2mS
控制觸點容量：AC380V/2A-1
動作力：50&plun;10N
海拔高度：＜2000m
防粉塵雙向拉繩開關LX01-GKH-T1-A安裝與接線
1、拉繩開關成對安裝在膠帶機左右兩側，安裝支架與膠帶機中間架用螺栓，其位置應低于膠帶及便于現場工作人員使用。兩臺拉繩開關之間相距50m左右為宜。
2、拉繩推薦采用覆塑鋼絲繩，（或普通鋼線繩1XW19-4(5)-150,絲直徑4-5mm均可）。絲繩用繩卡（6KTH）固定，每隔3m左右安裝一個托環，以免鋼絲繩繞度過大，保證拉繩動作可靠。在滿足開關正常工作的前提下，盡可能拉緊繩索，減少鋼絲繩垂度。
3、對于爬坡段膠帶機，應盡量縮短開關間距，及拉繩長度。
4、接線：拉繩開關出廠時配有長度1.2m四芯橡套電纜,芯線上配有1、2、3、4線號，其中1、2為常開接點，3、4為常閉接點
防粉塵雙向拉繩開關LX01-GKH-T1-A
電壓：110V、220V、380V電流：1A、2A、3A、4A、5A、.......15A
適用范圍：雙向拉繩開關廣泛用于冶金、煤炭、水泥、采礦、電力、港埠、化工等領域的各種專門從事散料輸送的輸送設備.
防粉塵雙向拉繩開關LX01-GKH-T1-A適用范圍
拉繩開關主要用于常規皮帶輸送機、梭式輸送機、裙邊式給料輸送機、斗式提升機，包裝生產線、堆料/取料系統，起重機、挖掘機、輪船裝卸系統、水平給料機等設備現場緊急事故停車的一種保護裝置。對人身及設備的保護作用。
防水，防油，防爆，抗干擾，抗震，耐高溫，耐底溫，耐油，耐腐蝕，耐高壓，耐酸堿
廣泛應用于世界各國的不同行業，包括汽車制造、電力、食品飲料、石油化工、冶金、煙草、航空航天、機械、紡織、造紙、印刷、包裝、軌道交通、物流、水泥建材、造船、電線及電纜制造、采礦和市政等行業，成為深受用戶信賴的XUAN品牌。
防粉塵雙向拉繩開關LX01-GKH-T1-A產品特點
堅固的鑄鋁外殼、靜電防腐涂裝適應于惡劣工礦環境安裝
防護標準IP65在惡劣環境也可使用
使用高性能的微動開關和無需要維護的銅管技術，耐久性
可生產自動復位型產品
防粉塵雙向拉繩開關LX01-GKH-T1-A拉繩開關故障檢修：
1、檢查拉線動作桿，確保它在正常的位置。
2、檢查導線連接，看看是否正確，螺絲是否擰緊。
3、檢查開關內部凸輪，看看是否能夠觸動微動開關，如有問題，請重新安裝凸輪。
4、檢查微動開關觸頭，看看是否接觸良好，必要時可更換。
5、如果以上檢查處理后故障依舊，則可能外圍電路有問題。
防粉塵雙向拉繩開關LX01-GKH-T1-A工作原理
當膠帶運輸機現場發生緊急事故時，可拉動系于擺臂上的鋼絲繩，使擺臂旋轉而帶
防爆雙向拉繩開關自動復位型是用于膠帶輸送機緊急事故的一種保護開關，開關具有自帶接線腔，是種大型的防爆產品，觸點采用兩開兩閉，安全可靠。·結構簡單實用、性能穩定可靠、防爆、·防塵、防震、防潮。
動機內凸輪并感應微動開關，發出停機信號。
防粉塵雙向拉繩開關LX01-GKH-T1-A安裝說明；
1、拉繩開關成對安裝在皮帶機左右兩側，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×40mm螺栓緊固拉繩開關。
2、拉繩開關每隔40米安裝1臺，其位置應低于皮帶及便于現場工作人員使用。
3、拉繩系在一關臂上，拉繩推薦使用覆塑鋼絲繩，直徑3~5mm均可。鋼絲繩用繩夾固定，每隔3米左右安裝一個托環，以免鋼絲繩垂撓度過大，保證拉繩動作可靠。在滿足開關正常工作的前提下，盡可能拉緊繩索，減少鋼絲繩垂撓度。
4、對于爬坡段皮帶機，應盡量縮短拉繩開關間距，及拉繩長度。
拉繩開關故障檢修
1、檢查拉線動作桿，確保它在正常的位置。
2、檢查導線連接，看看是否正確，螺絲是否擰緊。
3、檢查開關內部凸輪，看看是否能夠觸動微動開關，如有問題，請重新安裝凸輪。
4、檢查微動開關觸頭，看看是否接觸良好，必要時可更換。
5、如果以上檢查處理后故障依舊，則可能外圍電路有問題。
拉繩開關可能在一些企業里面會用到，其它的地方也許沒有見過，其實一些農村里面還在用著拉繩開關呢。
防粉塵雙向拉繩開關LX01-GKH-T1-A適用范圍
雙向拉繩開關和兩級跑偏開關用于常規皮帶輸送機：地下、索道支撐皮帶輸送機：輪船裝卸系統；堆垛/取料輸送機；傾斜和梭式輸送機；起重機、挖掘機，起重臂限位：裙邊給料機,輸送機：重型極限開關檢測膠帶的跑偏量，是實現膠帶機控制的自動和停機的保護裝置。
拉繩開關根據型號不同可分為下列幾點：
1．壓鑄鋅合金材料和高纖維增強塑料
2．單向拉繩開關和雙向拉繩開關
單向和雙向拉繩開關的不同之處就在于雙向拉繩開關多了個預拉過程&mash;&mash;當拉繩開關安裝好后，通過索具螺旋扣（張力調節）使開關拉環拉動一定的預行程，當看到黑色橡膠墊圈時，拉動開關按鈕，此時開關則處于工作狀態。
雙向拉繩開關&mash;&mash;操動拉繩或者拉繩斷裂時都會觸發開關從而使機器停止。
單向拉繩開關&mash;&mash;只有在操動拉繩的情況下才會觸發，而當拉繩斷裂則不會觸發開關導致機器不會停止工作。
因此雙向拉繩開關相比于單向拉繩開關更加可靠。
3．自動復位拉繩開關和帶手動復位按鈕的拉繩開關
自動復位拉繩開關&mash;&mash;拉繩開關安裝好之后，拉動拉繩后開關就會觸發從而使設備停止，而開關則自動復位至正常的工作位置，當需要再次開啟設備時，直接開啟設備就行了。
帶手動復位按鈕的拉繩開關&mash;&mash;拉繩開關安裝好之后，拉動拉繩開關就會觸發從而使設備停止，開關則處于鎖定狀態，因此當需要再次開啟設備時，需要先拉動開關上的復位按鈕，使開關回到正常的工作位置后，才能開啟設備。
因此帶手動復位的拉繩開關相比于自動復位的拉繩開關也更加。
