雙向拉繩開關XL-CS-II、TYSLY2-1、TYSLY2-2
HFKLT2-II、KLT2-II、PXA-34KK-A、DLS-I、DLS-II、DPLS-I、DPLS-II、TYSLY2-1、TYSLY2-2、TYSLY2-I、TYSLY2-II、XL-CS-II、雙向拉繩開關
拉繩開關用途:
本系列雙向拉繩開關主要用于常規皮帶輸送機、梭式輸送機、裙邊式給料輸送機、斗式提升機，包裝生產線、堆料／取料系統，起重機、挖掘機、輪船裝卸系統、水平給料機等設備現場緊急事故停車的一種保護裝置。當緊急事故發生時，在現場沿線任意處拉動拉繩開關，均可發出停機信號，實現對人身及設備的保護作用。
拉繩開關技術參數
開關觸點額定值：2個SPDT(單刀雙擲) 開關，16A／250V／AC二常開二常閉自清潔觸點。歐式雙向拉繩開關XL-CS-II、TYSLY2-1、TYSLY2-2接線排連接
外殼：鑄鋁防風雨外殼 防護等級；IP65
鎖定角度：20。 拉力：3-8公斤
導線開孔：螺紋孔3／4"。雙導線孔設計，方便現場安裝。
開關間最大距離：40米(水平)、30米(傾斜)、每3米鋼絲繩有一托環支撐。
拉繩開關設備描述：
●拉線開關是雙向觸動的，既可安裝在輸送機中間位置，也可安裝在其兩端：
●通用的安裝設計使拉線開關即可安裝于輸送機縱梁頂部也可安裝在其兩側；
●堅固的鑄鋁外殼，防護等級為IP65，特殊的環境選擇特殊的表面處理：
●整體式蓋板使得接線及開關調整方便簡單，而不用拆卸開關，結構件設計緊湊；
●可提供的附件，包括覆塑鋼絲繩、繩夾及鋼絲繩托環。
雙向拉繩開關XL-CS-II、TYSLY2-1、TYSLY2-2
技術參數：
工作電壓：24~380V a.環境溫度：-30℃~70℃
工作電壓 AC220V
動作角度 25° b.相對濕度不大于85%
觸點容量 AC220V 3A
極限角度 75°
接點形式 雙斷點1常開1常閉
使用壽命 10萬次 重 量 2.5Kg
絕緣電阻：＞500MΩ
輸出信號：無源開關量信號，一常開，一常閉
環境溫度：-20℃~+60℃
環境濕度：＜90
防護等級：IP65
復位方式：自動復位/手動復位
響應時間：＜2mS
控制觸點容量：AC380V/2A-1
動作力：50&plun;10N
海拔高度：＜2000m
雙向拉繩開關XL-CS-II、TYSLY2-1、TYSLY2-2技術參數
1． 使用環境條件
a.環境溫度：-30℃~70℃
b.相對濕度不大于85%
雙向拉繩開關XL-CS-II、TYSLY2-1、TYSLY2-2結構特點
1． 本產品采用鋁合金鑄造殼體、強度高、重量輕。
2． 外殼防護等級達到IP67，可在惡劣環境下長期工作。
3． 本產品動作靈敏、穩定性高、性能可靠。
雙向拉繩開關XL-CS-II、TYSLY2-1、TYSLY2-2
雙向拉繩開關
電壓：110V、220V、380V電流：1A、2A、3A、4A、5A、.......15A
適用范圍：雙向拉繩開關廣泛用于冶金、煤炭、水泥、采礦、電力、港埠、化工等領域的各種專門從事散料輸送的輸送設備.

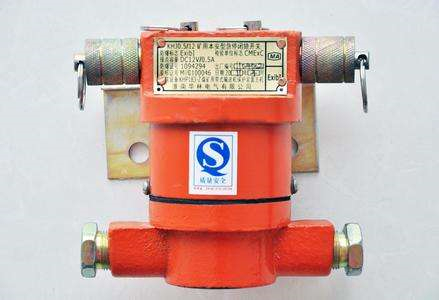

雙向拉繩開關礦用輸送機專用配套產品
本產品出廠時開關觸點數量為一開一閉，如需兩常開、兩常閉，請定貨時注明； 安裝支架，塑鋼絲繩、卡頭、托環等附件用戶可向我公司成套訂購
雙向拉繩開關主要應用在冶金、電力、煤巖、礦山及化工等行業的輸送系統中，是輸送機自動化控制不可缺少的傳感元件，本產品是一種膠帶運輸機現場緊急事故停機的保護裝置。本產品選用優質鋁錠合金精密壓鑄，并采用進口行程開關。具有強度高，重量輕，密封性好，產品使用壽命長等優點
工作原理
當膠帶運輸機現場緊急事故時，在沿線任意位置牽動系在掛耳上的鋼絲繩，迫使機內凸輪轉動而驅動微機開關動作，發出停機信號，達到停機效果，防止事故的擴大。
安裝調整
本產品一般安裝在膠帶運輸機沿線兩線機架上。
1． 將拉繩開關固定在支架上。
2． 兩機之間距離為25~30m，采用直徑Ф4mm的鋼絲繩連接，松緊應適度。
3． 為了減少鋼絲繩自重對開關影響而產生誤動作，每隔3m處的機架上焊一個托環，以支撐鋼絲繩保證其能正常工作。
雙向拉繩開關XL-CS-II、TYSLY2-1、TYSLY2-2
注意事項
1．產品外殼設有接地端子，用戶在安裝使用時必須可靠接地。
2．安裝現場應不存在對鋁合金有腐蝕作用的有毒氣體。
3．產品的維修必須在安全場所進行，或當現場確認無可燃性粉塵存在時方可進行。
4．本拉繩開關外殼必須保持清潔，粉塵堆積厚度不大于3mm。
雙向拉繩開關XL-CS-II、TYSLY2-1、TYSLY2-2
適用范圍
拉繩開關是一種開關型傳感器（即無觸點行程開關），主要用于常規皮帶輸送機、梭式輸送機、裙邊式給料輸送機、斗式提升機，包裝生產線、堆料/取料系統，起重機、挖掘機、輪船裝卸系統、水平給料機等設備現場緊急事故停車的一種保護裝置。當緊急事故發生時，在現場沿線任意處拉動拉繩開關，均可發出停機信號，實現對人身及設備的保護作用。

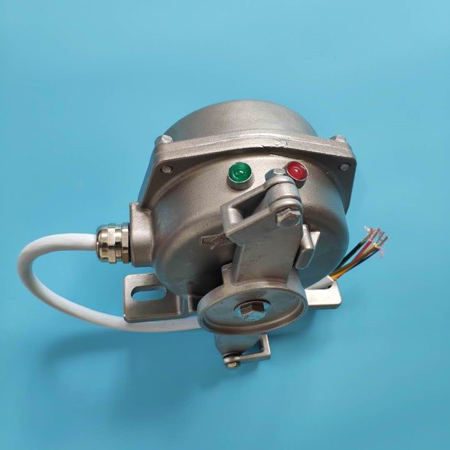

不銹鋼抗干擾雙向拉繩開關
廣泛應用于機械、礦山、紡織、印刷、化工、冶金、輕工、閥門、電力、保安、鐵路、交通、水泥、港口，煙草，食品，碼頭，儀表等行業使用的帶式輸送機屬送系統中。
雙向拉繩開關XL-CS-II、TYSLY2-1、TYSLY2-2
產品特點
1、拉繩開關是雙向觸動的，既可安裝在輸送機中間位置，也可安裝在其兩端。
2、通用的安裝設計使拉線形狀既可安裝在輸送機縱梁頂部也可安裝在其兩側。
3、堅固的鑄鋁外殼，特殊的環境可選擇特殊的表面處理。
4、整體式蓋板使得接線及開關調整方便簡單，而不用拆卸開關。
5、結構件設計緊湊。
6、醒目的黑色臂桿襯托黃色或銀色殼體，易于辨別報警或正常狀態。
7、提供完整的附件，包括鋼絲繩、繩夾及拉線支撐螺栓。
8、手動杠桿復位。
結構堅固，抗震性強，
耐抗腐蝕，標準包裝，
質保一年。
雙向拉繩開關在我們的日常生活中被廣泛的使用，但大多數人對此并不是太了解，
不知道雙向拉繩開關的主要功能是什么，雙向拉繩開關指的是一種開關型傳感器是沒有任何無觸點的行程開關，主要適用范圍為常規皮帶輸送機、裙邊式給料輸送機、斗式提升機、梭式輸送機、包裝生產線、堆料/取料系統、挖掘機、輪船裝卸系統、起重機、水平給料機等設備的現場緊急事故暫停的一種保護裝置。下面就是小編對于雙向拉繩開關及型號規格的具體介紹。
雙向拉繩開關也稱緊急停機開關，是帶式輸送機必備的安全保護裝置。
它徹底改變了傳統拉繩開關機械設計不合理、使用壽命短的痼疾。
并采用了聚碳酸脂原料作為殼體與零件，此原料在工業、航空等領域中使用廣泛，其具有防砸、防腐、堅硬及柔韌性強等特點，適合在不同的惡劣環境中使用。
